Cuando se trata de sistemas de distribución de energía, un gabinete de distribución de energía de 12 a 75 KW desempeña un papel crucial para garantizar la distribución eficiente y segura de la energía eléctrica. Como proveedor acreditado dedicado a proporcionar gabinetes de distribución de energía de 12 a 75 KW de alta calidad, entiendo la importancia de cumplir con los requisitos de instalación correctos. En este blog, compartiré en detalle cuáles son esos requisitos.
Ubicación y entorno
El primer paso para instalar un gabinete de distribución de energía de 12 a 75 KW es elegir la ubicación correcta. El lugar debe estar bien ventilado para evitar la acumulación de calor. Las altas temperaturas pueden provocar un mal funcionamiento de los componentes del interior del gabinete o incluso provocar un riesgo de incendio. La temperatura del entorno de instalación generalmente debe estar entre -5°C y 40°C. El frío extremo puede hacer que algunos componentes eléctricos se vuelvan quebradizos, mientras que el calor excesivo puede acelerar el envejecimiento de los materiales aislantes.
La humedad relativa del área de instalación también es un factor crítico. Debe ser inferior al 90% (a una temperatura de 25°C). La humedad elevada puede provocar condensación dentro del gabinete, lo que puede provocar cortocircuitos y corrosión de los contactos eléctricos. El lugar debe estar libre de polvo, gases corrosivos y vibraciones mecánicas. El polvo puede acumularse en los componentes eléctricos y reducir su rendimiento, y los gases corrosivos pueden corroer gradualmente las partes metálicas del gabinete y sus componentes internos. Las vibraciones excesivas pueden provocar conexiones flojas, lo que provocaría posibles fallos eléctricos.
También es esencial asegurarse de que el lugar de instalación tenga suficiente espacio alrededor del gabinete. Debe haber al menos 0,8 metros de espacio libre a ambos lados y en la parte trasera del armario, y 1 metro delante del mismo. Este espacio es necesario para una fácil instalación, mantenimiento y para fines de ventilación.
Montaje
El gabinete de distribución de energía debe montarse sobre una superficie plana y sólida. Las superficies irregulares pueden causar tensión en el gabinete, provocando deformaciones o daños con el tiempo. Si el gabinete se va a instalar en una pared, la pared debe ser lo suficientemente fuerte como para soportar su peso. Los armarios de pared suelen fijarse mediante soportes de pared o pernos adecuados.
Para los gabinetes montados en el piso, se requiere un piso sólido y nivelado. Se debe inspeccionar el piso para determinar su capacidad de carga. El peso de un gabinete de distribución de energía de 12 a 75 KW puede variar según su tamaño y componentes internos, pero un piso adecuado puede soportar este peso sin hundirse ni agrietarse. Antes del montaje, asegúrese de que todos los orificios de montaje en el gabinete y la estructura de soporte estén alineados correctamente. Los orificios mal alineados pueden hacer que el gabinete se instale en ángulo, lo que puede afectar la conexión de los cables y la estabilidad general del gabinete.
Cableado eléctrico
El cableado eléctrico correcto es el corazón de la instalación de un gabinete de distribución de energía. Todo el cableado debe realizarse estrictamente de acuerdo con los códigos y normas eléctricos pertinentes. El tamaño de los cables eléctricos utilizados debe ser apropiado para la clasificación actual del gabinete de distribución de energía. El uso de cables con una sección transversal insuficiente puede provocar sobrecalentamiento y caídas de voltaje, lo que puede dañar los equipos eléctricos y reducir la eficiencia del sistema de distribución de energía.
Todos los cables deben estar ordenados dentro del gabinete. Se pueden utilizar bridas o abrazaderas para asegurar los cables y evitar que se enreden o entren en contacto con bordes afilados dentro del gabinete. Esto no sólo mejora la apariencia de la instalación sino que también reduce el riesgo de daños en los cables.
Al conectar cables a disyuntores, interruptores y otros componentes, asegúrese de que las conexiones estén apretadas. Las conexiones flojas pueden provocar la formación de arcos, lo que puede generar calor y potencialmente provocar un incendio. También es necesario etiquetar claramente todos los cables. Las etiquetas de cables ayudan a una fácil identificación durante el mantenimiento y la resolución de problemas.
Toma de tierra
Una conexión a tierra adecuada es vital para la seguridad de un gabinete de distribución de energía de 12 a 75 KW. El gabinete debe estar conectado a tierra de manera segura para evitar descargas eléctricas y proteger contra fallas eléctricas. Se debe conectar un cable de tierra exclusivo al terminal de tierra del gabinete y luego a un electrodo de tierra confiable.
El electrodo de puesta a tierra debe tener un valor de resistencia bajo. En general, la resistencia a tierra debe ser inferior a 4 ohmios. Para garantizar una conexión a tierra de baja resistencia, el electrodo de conexión a tierra se puede enterrar profundamente en el suelo y el suelo a su alrededor se puede tratar con un material conductor si es necesario.
Dispositivos de Protección y Seguridad
Un gabinete de distribución de energía de 12 a 75 KW debe estar equipado con dispositivos de protección y seguridad adecuados. Los disyuntores son esenciales para proteger el sistema eléctrico de situaciones de sobrecorriente. La corriente nominal de los disyuntores debe seleccionarse de acuerdo con los requisitos de carga del gabinete de distribución de energía. Por ejemplo, si se espera que la corriente de carga sea de alrededor de 30 A, se puede elegir un disyuntor con una corriente nominal ligeramente superior, como 32 A.
También se deben instalar dispositivos de protección contra sobretensiones para proteger contra sobretensiones. Estos dispositivos pueden conducir rápidamente un voltaje excesivo a tierra, evitando daños al equipo eléctrico en el gabinete. Además, se pueden instalar bloqueos de seguridad para evitar el acceso no autorizado al gabinete. Por ejemplo, cuando se abre la puerta del gabinete, el suministro de energía a algunas partes activas se puede cortar automáticamente para garantizar la seguridad del personal de mantenimiento.
Compatibilidad e integración

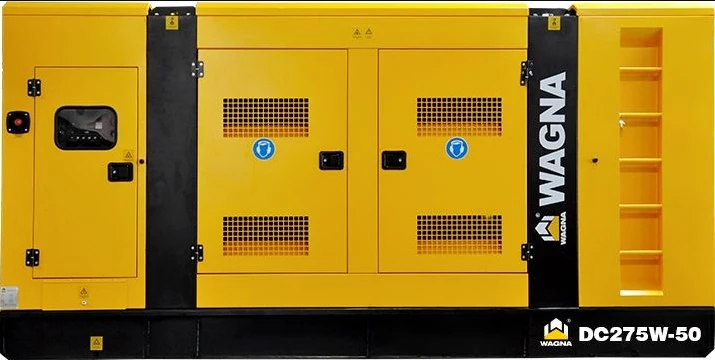

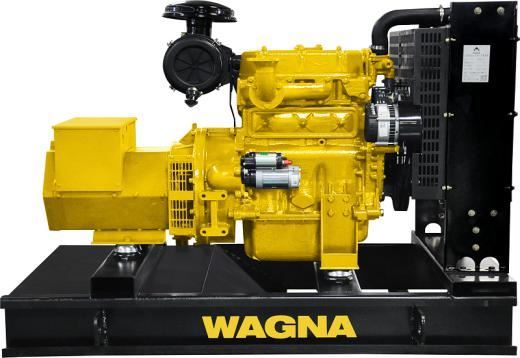

Al instalar un gabinete de distribución de energía de 12 a 75 KW, es importante considerar su compatibilidad con otros equipos eléctricos del sistema. El gabinete debe poder funcionar sin problemas con generadores, transformadores y otros dispositivos relacionados con la energía. Por ejemplo, si está utilizando unGrupo electrógeno silencioso diésel de 60 KVAo unGENERADOR DIESEL 25KVAComo fuente de energía, el gabinete de distribución de energía debe diseñarse para manejar las características de salida de estos generadores, como la regulación de voltaje y la frecuencia.
Los sistemas de control y monitoreo del gabinete de distribución de energía también deben integrarse con el sistema general de administración de energía de la instalación. Esto permite monitorear en tiempo real el estado de distribución de energía, como voltaje, corriente y consumo de energía. Cualquier condición anormal se puede detectar y emitir una alarma a tiempo, lo que permite una respuesta y un mantenimiento rápidos.
Accesibilidad de mantenimiento
Durante el proceso de instalación, es esencial asegurarse de que el gabinete de distribución de energía sea fácil de mantener. Todos los componentes dentro del gabinete deben ser fácilmente accesibles. Por ejemplo, los disyuntores deben ubicarse de manera que puedan probarse y reemplazarse cómodamente si es necesario.
El gabinete también debe diseñarse con canales de ventilación adecuados que puedan limpiarse fácilmente. El polvo y los desechos pueden acumularse en estos canales con el tiempo, lo que reduce la eficiencia de la ventilación. Al hacer que los canales de ventilación sean fácilmente accesibles, se puede realizar una limpieza periódica para mantener la temperatura de funcionamiento adecuada del gabinete.
Garantía de calidad y pruebas
Una vez completada la instalación, se deben realizar una serie de pruebas para garantizar el correcto funcionamiento del gabinete de distribución de energía de 12 a 75 KW. Las pruebas eléctricas, como las pruebas de resistencia de aislamiento, se pueden utilizar para comprobar el rendimiento del aislamiento de cables y componentes. Los resultados de estas pruebas deben cumplir con los estándares especificados.
También se deben realizar pruebas funcionales para verificar que todos los disyuntores, interruptores y dispositivos de protección funcionen correctamente. Por ejemplo, simule condiciones de sobrecorriente y sobretensión para garantizar que los dispositivos de protección correspondientes puedan dispararse a tiempo. Sólo después de pasar estas pruebas se podrá poner el gabinete de distribución de energía en funcionamiento normal.
Conclusión
La instalación de un gabinete de distribución de energía de 12 a 75 KW requiere una cuidadosa consideración de muchos aspectos, incluida la ubicación, el montaje, el cableado eléctrico, la conexión a tierra, los dispositivos de protección, la compatibilidad, la accesibilidad al mantenimiento y la garantía de calidad. Como proveedor de gabinetes de distribución de energía de 12 a 75 KW, me comprometo a brindar productos de alta calidad y orientación de instalación profesional. Si necesita una solución de distribución de energía confiable o tiene alguna pregunta sobre los requisitos de instalación, le invito a que se comunique conmigo para seguir conversando y negociando adquisiciones.
Referencias
- Manual de normas de instalación eléctrica
- Código Eléctrico Nacional (NEC)
